Khuôn 3D trong in ấn bao bì: Giải pháp ép kim và thúc nổi đa tầng cho hộp giấy cao cấp
Nội dung bài viết: [ Ẩn ]
Trong kỷ nguyên mà trải nghiệm đập hộp đóng vai trò quyết định đến định vị thương hiệu, một thiết kế bao bì chỉ đẹp trên mặt phẳng là chưa đủ để tạo nên sự khác biệt. Đối với phân khúc khách hàng cao cấp, thứ họ tìm kiếm là một trải nghiệm toàn diện đánh thức cả thị giác lẫn xúc giác. Bề mặt bao bì chính là điểm chạm vật lý đầu tiên và mạnh mẽ nhất giữa sản phẩm và người tiêu dùng. Trong số các kỹ thuật hiện đại, Khuôn 3D bằng đồng nổi lên như một lựa chọn vàng, cho phép kết hợp hoàn hảo giữa ép kim (hot foil stamping) và thúc nổi đa tầng (multi-level embossing) chỉ trong một lần dập, tạo ra những chi tiết phù điêu sống động và tinh xảo bậc nhất. Bài viết dưới đây sẽ đi sâu vào phân tích khía cạnh kỹ thuật chuyên môn và giá trị thương mại của công nghệ gia công tiên tiến này, mang đến góc nhìn chiến lược cho các thương hiệu đang tìm kiếm giải pháp nâng tầm chuỗi giá trị sản phẩm.
Khuôn 3D trong in ấn là gì?
Khuôn 3D là một loại khuôn kim loại đặc biệt, được lập trình và điêu khắc bằng hệ thống máy phay CNC (Computer Numerical Control) có độ chính xác tuyệt đối dựa trên bản vẽ 3D chuyên sâu. Quá trình này bắt đầu từ việc chuyển đổi file thiết kế 2D thông thường sang bản đồ độ sâu (depth map) trên phần mềm CAD/CAM chuyên dụng. Từ đó, mũi dao CNC sẽ bóc tách từng lớp kim loại với sai số tính bằng micromet, tạo ra cấu trúc không gian ba chiều hoàn chỉnh trên bề mặt khuôn.

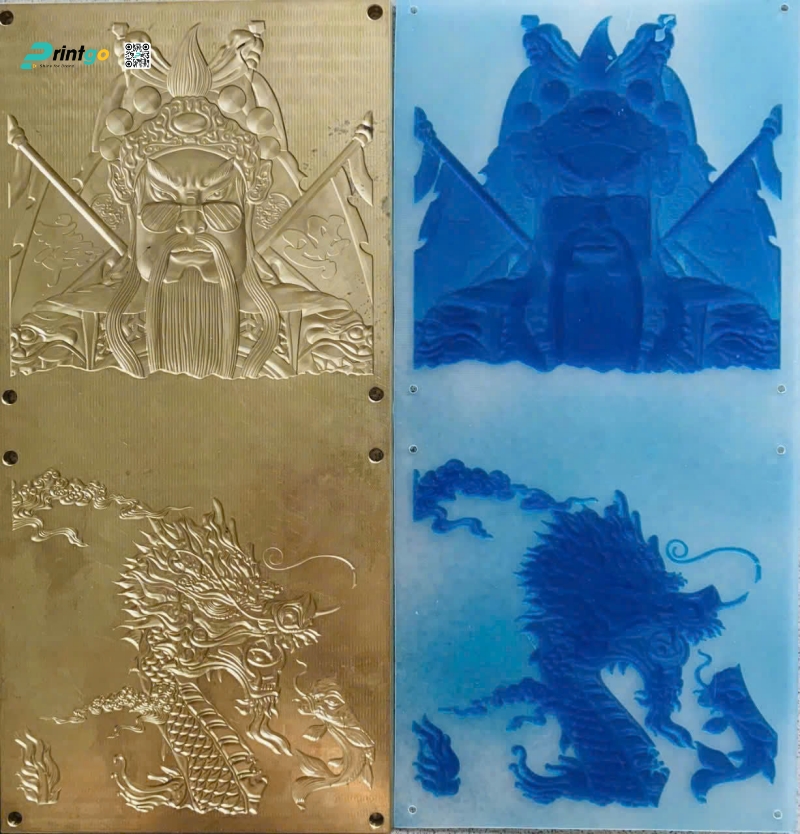

Về cơ chế hoạt động, hệ thống này vận hành theo nguyên lý khuôn âm - dương:

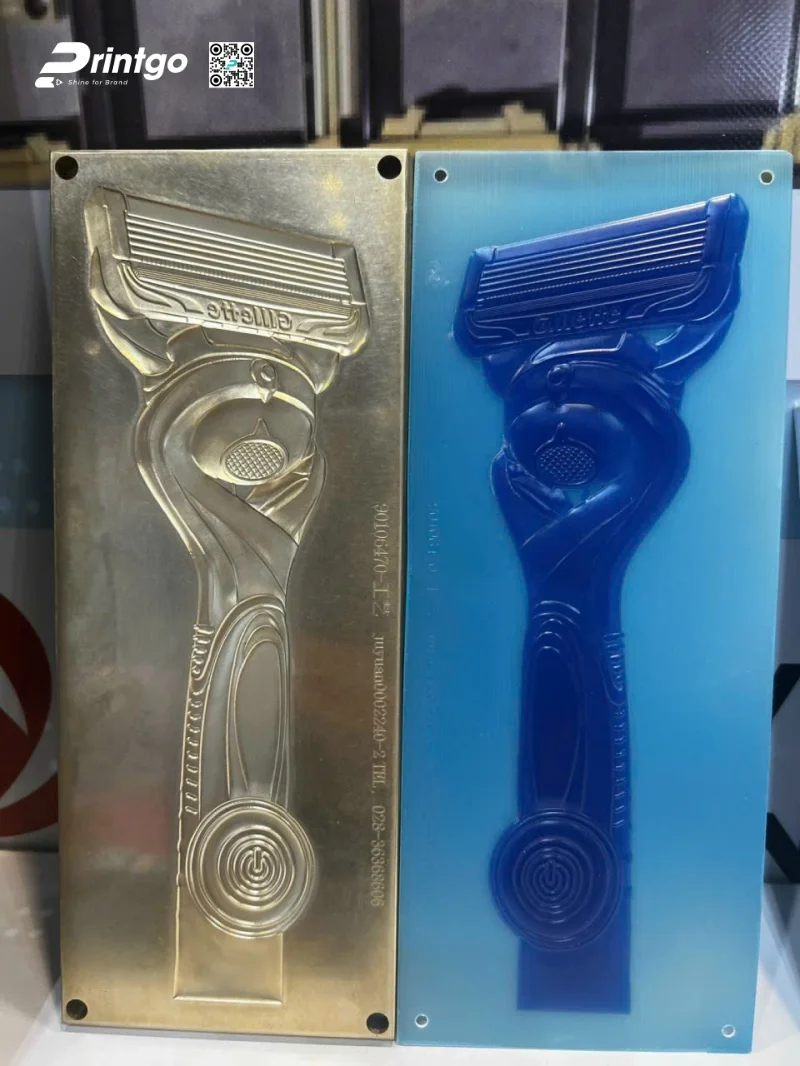

- Phần khuôn dương (Khuôn kim loại): Thường làm bằng đồng thau nguyên khối, được khắc nổi các chi tiết 3D với các tầng cao độ khác nhau. Phần khuôn này sẽ được lắp lên mâm nhiệt của máy ép và được gia nhiệt liên tục.
- Phần khuôn âm (Khuôn phản): Thường được đúc bằng nhựa tổng hợp hoặc composite chịu lực (như các bản khuôn màu xanh lơ), có các rãnh lõm tương thích khớp 100% với phần khuôn dương. Phần khuôn này đóng vai trò như một bệ đỡ hoàn hảo, giúp định hình form dáng chính xác khi có lực ép từ trên xuống.
Khi vận hành, tờ giấy in sẽ được đặt vào giữa. Dưới tác động của nhiệt độ và áp lực thủy lực khổng lồ từ máy bế, giấy sẽ bị biến dạng vĩnh viễn theo form 3D của khuôn, tạo ra hiệu ứng nổi khối trên bề mặt.
Điểm đặc biệt làm nên giá trị của Khuôn đồng 3D
Đây là kỹ thuật đòi hỏi sự đầu tư lớn cả về chất xám chế bản lẫn chi phí vật tư, nhưng giá trị mà nó mang lại cho ấn phẩm là hoàn toàn xứng đáng. Dưới góc độ đầu tư sản xuất, công nghệ này giải quyết triệt để những hạn chế cơ học của phương pháp gia công truyền thống.
Chất liệu đồng thau nguyên khối siêu bền bỉ

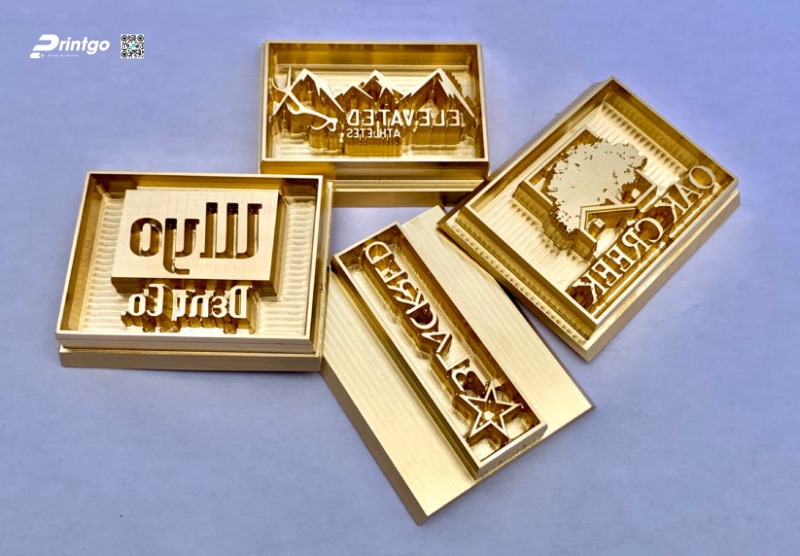

Khác với các loại khuôn kẽm hay magie mỏng thường dùng cho các chi tiết đơn giản, khuôn 3D bắt buộc phải sử dụng đồng thau nguyên khối với độ dày lớn.
- Chịu lực tối đa: Đồng có độ cứng và khả năng chịu áp lực cực lớn từ máy bế đùn. Với các đơn hàng công nghiệp lên tới hàng chục nghìn, thậm chí hàng trăm nghìn vỏ hộp, chỉ có đồng thau nguyên khối mới đủ sức chịu đựng chu kỳ dập liên tục mà không bị mài mòn, bẹp khối hay suy giảm chất lượng phù điêu theo thời gian.
- Gia nhiệt hoàn hảo: Đồng thau có tính dẫn nhiệt và giữ nhiệt xuất sắc. Nhiệt độ đóng vai trò sống còn trong việc kích hoạt lớp keo của màng foil ép kim. Đồng thau giúp duy trì nhiệt lượng ổn định và phân bổ đều trên toàn bộ các chi tiết lồi lõm của khuôn. Đây là điều kiện tiên quyết để thực hiện kỹ thuật ép kim mượt mà, giúp màng nhũ chảy đều, bám chặt vào giấy mà không bị răng cưa, đứt nét hay loang lổ.
Kiến tạo họa tiết thúc nổi đa tầng (Multi-level Embossing)
Nếu khuôn thông thường chỉ có thể đẩy nổi toàn bộ một mảng họa tiết lên cùng một độ cao (flat embossing), thì khuôn 3D mang đến sự lột xác hoàn toàn về mặt thị giác.

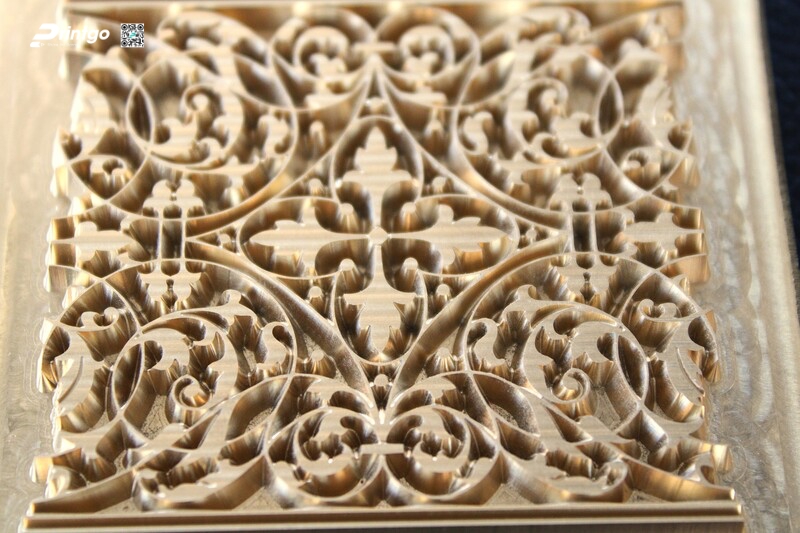

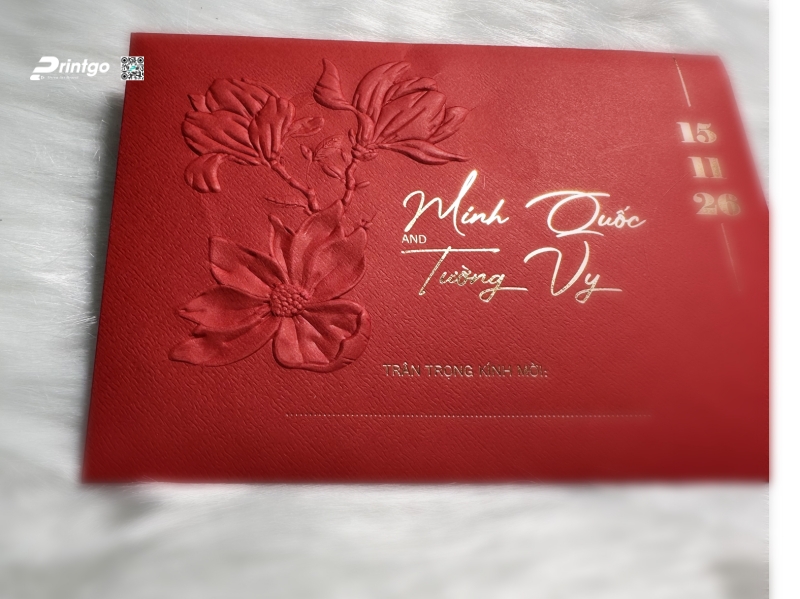

Bản vẽ CNC cho phép cài đặt các thông số độ cao vát khác nhau trên cùng một khuôn (ví dụ: các chi tiết nhỏ chênh nhau từ 0.75mm, 1mm, 1.5mm đến 1.7mm, hoặc các khối lớn có thể lên tới 9mm). Sự tinh chỉnh vi mô này giúp tạo ra hiệu ứng "phù điêu" (sculptural effect). Nhờ đó, người xem có thể cảm nhận rõ ràng độ uốn lượn của bờm sư tử, tầng lớp sắc sảo của vảy rồng, hay chiều sâu chân thực của các công trình kiến trúc cổ. Mỗi chi tiết đều có độ vát cong tự nhiên, tạo hiện tượng bắt sáng đa chiều. Sự can thiệp tinh tế vào độ dốc (slope) và viền vát (bevel) giúp giảm thiểu hiện tượng rách gãy màng giấy tại các điểm nhô cao, đồng thời tối ưu hóa khả năng phản xạ ánh sáng của lớp nhũ kim loại, mang lại hiệu ứng thị giác sang trọng, đẳng cấp.
Tích hợp 2 trong 1: Ép kim và Thúc nổi đồng thời
Trong quy trình gia công truyền thống, để có một chi tiết vừa có màu nhũ vàng vừa nổi khối, nhà sản xuất phải chạy qua 2 công đoạn: Ép kim trước bằng một khuôn, sau đó mang đi thúc nổi bằng một khuôn khác. Rủi ro lớn nhất của phương pháp này là hiện tượng "lệch biên" – nhũ bị lệch khỏi khối nổi do sai số trong quá trình đưa giấy vào máy.
Khuôn đồng 3D giải quyết triệt để bài toán này. Khuôn được thiết kế tích hợp, vừa được gia nhiệt để ép lớp màng nhũ (foil) lên mặt giấy, vừa sử dụng lực ép cùng khuôn âm để đẩy nổi khối 3D lên chỉ trong 1 nhịp dập máy duy nhất. Kết quả là phần nhũ kim loại sẽ ôm sát 100% vào khối nổi đa tầng. Lớp màng foil kim loại bị ép chặt và kéo giãn theo đúng biên độ của khuôn 3D, ôm khít vào từng viền nét nhỏ nhất, mang lại độ sắc sảo tuyệt đối mà phương pháp bán tự động không bao giờ đạt tới được. Điều này không chỉ triệt tiêu tỷ lệ phế phẩm do sai số cơ học, mà còn rút ngắn đáng kể thời gian luân chuyển quy trình trong xưởng in.
Sự khác biệt giữa Khuôn 3D và Khuôn thông thường (2D)
Để dễ dàng hình dung mức độ phức tạp và cơ sở cấu thành chi phí sản xuất, bảng dưới đây so sánh sự khác biệt cơ bản giữa hai công nghệ:
|
Tiêu chí |
Khuôn ép/thúc thông thường (2D) |
Khuôn đồng 3D |
|
Vật liệu chế tạo |
Kẽm, Magie, hoặc Đồng mỏng |
Đồng thau nguyên khối, dày dặn |
|
Hiệu ứng khối |
Nổi một mặt phẳng đồng nhất (như con dấu) |
Nổi đa tầng, có độ vuốt, vát cong như bức phù điêu |
|
Độ chính xác ép kim |
Dễ bị lệch biên do phải làm qua 2 công đoạn |
Khớp nhũ 100% nhờ dập 1 lần duy nhất |
|
File thiết kế đầu vào |
Vector 2D đơn giản (Illustrator, Corel) |
Yêu cầu file dựng CAD/CAM có bản đồ độ sâu |
|
Độ phức tạp gia công |
Nhanh chóng, chi phí khuôn thấp |
Tốn thời gian phay CNC và tinh chỉnh, chi phí cao |
|
Tính chống giả |
Dễ dàng bị sao chép |
Gần như không thể làm giả do yêu cầu công nghệ và bản vẽ 3D độc bản |

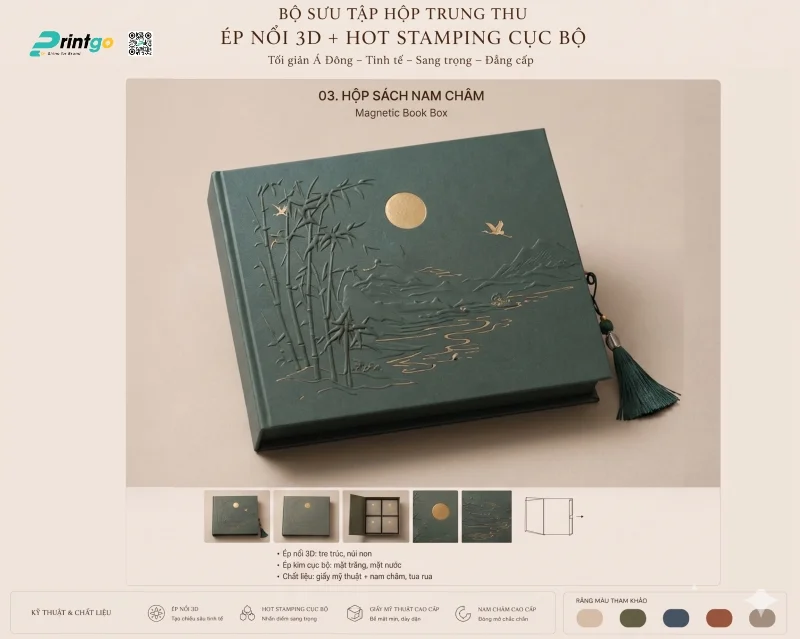

Tiêu chuẩn kỹ thuật khi ứng dụng khuôn 3D trong sản xuất thực tế
Việc sử dụng khuôn 3D mang lại hiệu ứng thị giác đỉnh cao, nhưng cũng đặt ra những yêu cầu khắt khe trong quá trình tổ chức sản xuất. Sự thành bại của một dự án bao bì sử dụng khuôn 3D phụ thuộc vào sự đồng bộ của nhiều yếu tố kỹ thuật:
- Lựa chọn chất liệu giấy và Màng Foil: Để chịu được lực ép đa chiều kéo dãn mặt giấy mà không bị rách hay nứt, cần ưu tiên các loại giấy có sợi dài, độ xốp tốt và định lượng cao. Các loại giấy mỹ thuật cao cấp, giấy Ivory định lượng từ 300gsm trở lên là những lựa chọn tối ưu. Với các ấn phẩm hộp cứng định hình (sử dụng lõi carton lạnh bồi giấy Couche hoặc mỹ thuật mỏng), việc tính toán định lượng bồi và kiểm soát độ ẩm bề mặt càng trở nên quan trọng để phần nổi 3D không bị xẹp, gãy nứt biên sau khi phay rãnh chữ V và dán định hình hộp. Bên cạnh đó, màng ép kim (foil) sử dụng cũng phải là loại foil chuyên dụng cho 3D embossing, có khả năng co giãn tốt hơn foil phẳng thông thường.
- Hệ thống máy móc & Con người: Kỹ thuật này đòi hỏi nhà máy in phải trang bị hệ thống máy ép nhũ thủy lực công suất lớn, lực dập khỏe và ổn định trên toàn bộ bình diện mâm nhiệt. Đồng thời, thợ vận hành máy phải là những chuyên gia thực thụ để có thể canh chỉnh chính xác bộ ba yếu tố: nhiệt độ khuôn, áp lực dập và thời gian lưu ngàm (dwell time). Chỉ một sai lệch nhỏ về lực ép cũng có thể làm đứt giấy, hoặc nhiệt độ chưa tới sẽ làm nhũ không bám chặt vào các rãnh sâu.

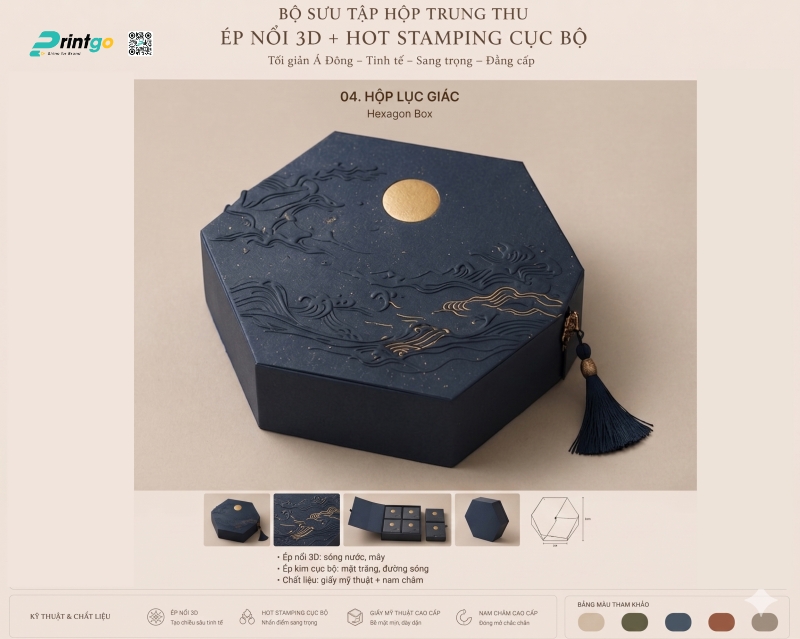

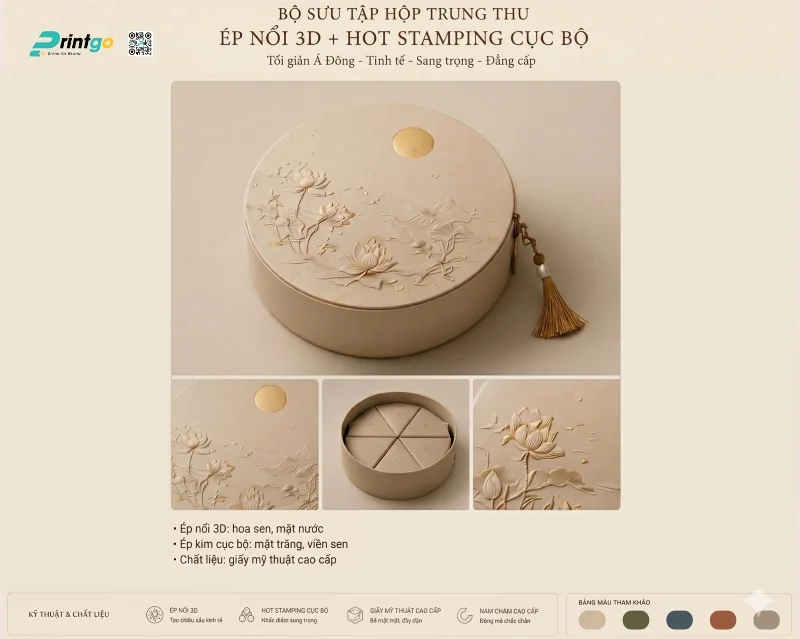

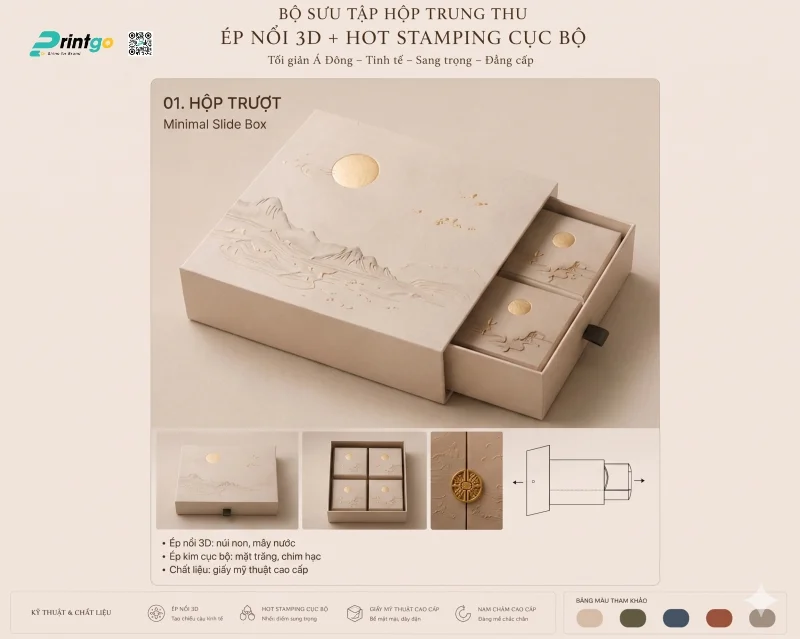

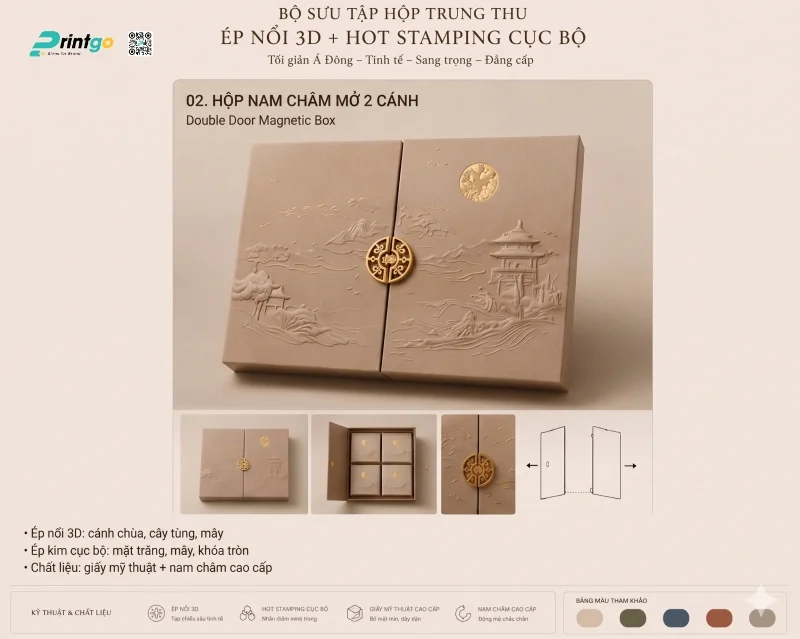

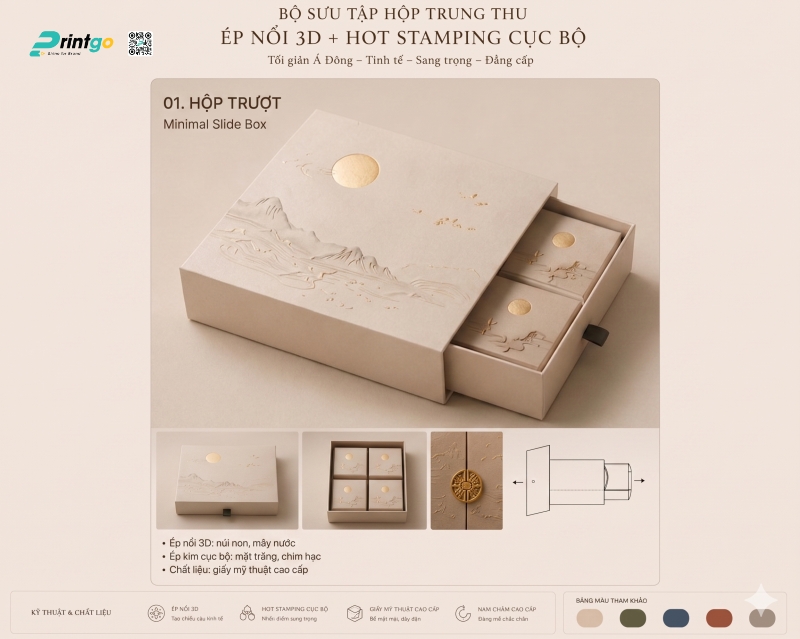

- Ứng dụng chiến lược: Đây là giải pháp sinh ra dành cho các ấn phẩm mang tính biểu tượng và định vị phân khúc cao như: Hộp bánh Trung Thu giới hạn, Hộp quà Tết Doanh nghiệp cao cấp, Bao bì rượu ngoại, hoặc hộp đựng mỹ phẩm luxury. Ngoài mục đích thẩm mỹ, các Tập đoàn lớn thường ứng dụng khuôn 3D như một công cụ bảo chứng thương hiệu và chống hàng giả tinh vi, bởi chi phí đầu tư khuôn mẫu ban đầu cao và đòi hỏi dây chuyền công nghệ khép kín, khiến các cơ sở sản xuất hàng nhái khó lòng sao chép.
Giải pháp ứng dụng khuôn 3D kỹ thuật cao cùng Printgo
Tại Việt Nam, việc làm chủ và tiêu chuẩn hóa quy trình sản xuất các dòng hộp cứng cao cấp ứng dụng khuôn đồng 3D đang được tiên phong bởi các đơn vị có nền tảng hạ tầng đồng bộ. Nổi bật trong số đó là Printgo - một mắt xích quan trọng trong hệ sinh thái Go Group.
Với định vị là nền tảng cung cấp giải pháp in ấn và bao bì chuyên nghiệp, năng lực cốt lõi của Printgo không chỉ nằm ở việc đáp ứng các yêu cầu khắt khe về ý tưởng thiết kế, mà còn thể hiện sức mạnh vượt trội trong khả năng điều phối sản xuất và kiểm soát chất lượng kỹ thuật gia công bậc cao. Thay vì tự phát triển các khâu rời rạc, Printgo đóng vai trò là tổng công trình sư, xử lý mượt mà bài toán từ chế bản CAD/CAM, phay CNC khuôn đồng nguyên khối, đến việc tinh chỉnh các thông số ép nhũ nhiệt đa tầng tại xưởng.
Sự am hiểu sâu sắc về vật liệu (từ giấy Ivory, carton lạnh đến các dòng màng foil chuyên dụng) cùng quy trình giám sát sản xuất chặt chẽ giúp Printgo đảm bảo tỷ lệ hoàn thiện xuất sắc trên từng thành phẩm. Đối với các thương hiệu việc hợp tác cùng một đơn vị sở hữu năng lực điều phối kỹ thuật sâu rộng như Printgo không chỉ tối ưu hóa chi phí sản xuất, mà còn là bước đi chiến lược để hiện thực hóa những bao bì mang đẳng cấp quốc tế, gia tăng sức mạnh cạnh tranh và bảo vệ tính toàn vẹn của thương hiệu trên thị trường.
Nguyễn Thị Hương
